Одноплатная микро ЭВМ ВК-010
Одноплатная микро ЭВМ ВК-010.

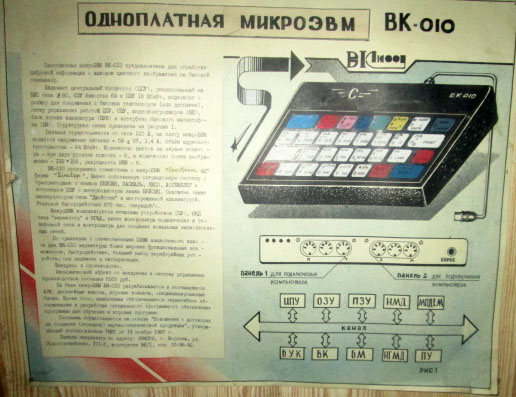

Одноплатная микро ЭВМ ВК-010 предназначена
для обработки цифровой информации с выводом цветного изображения на бытовой
телевизор или на дисплей. Включает центральный процессор (ЦПУ), реализованный
на БИС типа Z 80, ОЗУ емкостью 6.4 и ПЗУ 1.6 Кбайт,
видеоконтроллер для сопряжения с бытовым телевизором (или дисплеем), схему
управления работой ЦПУ, ОЗУ, видеоконтроллер (ВК), блок логики клавиатуры (БУК),
и интерфейс бытового магнитофона (БМ). Структурная схема приведена на рисунке
1. Питание осуществляется от сети 220 вольт, на плату микро ЭМВ подается
напряжение питания +5 вольт ±5%, 1.4А. Объем адресного пространства 64 Кбайт.
Количество цветов на экране монитора при двух уровнях яркости 8, а количество
точек изображения 192∙256, разрядность ЭВМ – 8. ВК-010 программно совместима с
микро ЭВМ «Spectrum - 4 К» фирмы Sincler
имеет собственную операционную систему с трансляторами языков БЕЙСИК, ПАСКАЛЬ,
ЛИСП, АССЕМБЛЕР и встроенное ПЗУ с интерпретатором языка бейсик, снабжена также
манипулятором типа джойстик и многорежимной клавиатурой. Реальное быстродействие
870000 операций в секунду. Микро ЭВМ комплектуется печатным устройством ПУ, НМД
типа винчестер, НГМД, имеет контроллеры подключения в телефонной сети и
контроллеры для создания локальных вычислительных сетей. По сравнению с
отечественными ПЭВМ аналогичного класса. Для ВК-010 характерны более широкие
функциональные возможности, быстродействие, больший набор периферийных
устройств, она надежней в эксплуатации. Внедрено в производство 1989 году. На
базе микро ЭВМ ВК-010 разрабатываются и поставляются автоматизированные рабочие
места (АРМ, дисплейные классы, игровые комнаты, специализированные блоки,
информационные центры, диагностическое оборудование и т.д.). Кроме того,
заказчиком обеспечивается гарантийное обслуживание и разработка специального
программного обеспечения. Поставка осуществляется на основании «Положения о
договорах на создание (передачи) научно-технической продукции» утвержденного
постановлением ГКНТ СССР от 19.11.87 года.
